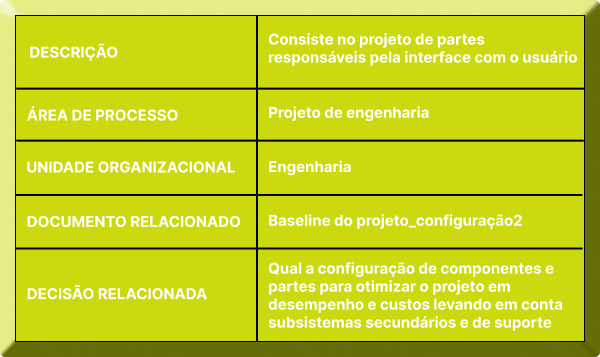

Trata-se de desenvolver soluções para a utilização do produto por parte de seus usuários e de estabelecer critérios de segurança para a operação do produto.

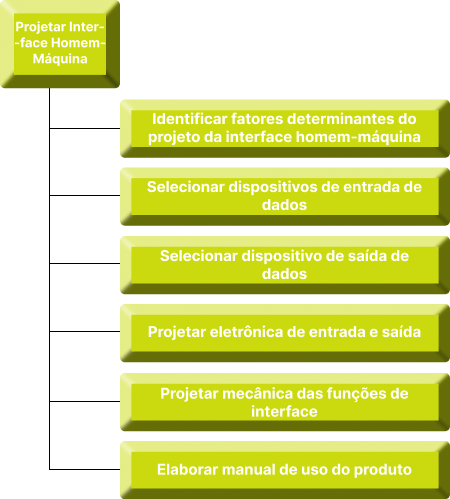

O projeto da interface se inicia com a identificação dos fatores determinantes da IHM do produto. Esses fatores não estão relacionados apenas com os usuários principais do produto, mas também com outros grupos de usuários tais como: pessoal de manutenção e serviços, pessoas que recarregam o equipamento, quando aplicável, e aqueles que limpam a máquina.
As seguintes diretrizes devem ser aplicadas ao projeto da interface em função de requisitos cognitivos: (1) minimização de possíveis distrações durante a operação do produto; (2) utilização de pacotes de memória que permitam minimizar a sobrecarga da memória dinâmica do produto quando em uso; (3) a utilização de imagens juntamente com textos descritivos; e (4) a utilização de uma semântica bem definida e lógica relacionada com o arquivamento de dados. Além dos fatores cognitivos, deve-se observar elementos de ergonomia física no projeto, como:
As seguintes diretrizes devem ser aplicadas ao projeto da interface em função de requisitos cognitivos: (1) minimização de possíveis distrações durante a operação do produto; (2) utilização de pacotes de memória que permitam minimizar a sobrecarga da memória dinâmica do produto quando em uso; (3) a utilização de imagens juntamente com textos descritivos; e (4) a utilização de uma semântica bem definida e lógica relacionada com o arquivamento de dados. Além dos fatores cognitivos, deve-se observar elementos de ergonomia física no projeto, como:
A interface homem-máquina (IHM) “… é a forma pela qual os usuários comunicam suas demandas de uso do produto mecatrônico e selecionam os parâmetros que devem determinar a sua operação” (BRADLEY, 2000).
O projeto da interface homem-máquina é um processo complexo que deve levar em conta a natureza e a forma da informação que a interface deve receber e transmitir, os fatores ergonômicos apropriados ao produto, o ambiente no qual ele será usado e as habilidades e conhecimentos médios de seus usuários.
Os requisitos de interface do produto devem estar definidos na especificação elaborada na fase 3. É importante, entretanto, que essas especificações sejam refinadas quando do projeto da IHM. Quanto mais complexo o produto com relação às interfaces, maior a demanda de trabalho de refinamento dessas especificações. Sugere-se que um processo de desenvolvimento com base na prototipagem seja utilizado, especialmente quando a interface envolver a manipulação de telas de computador.
Como regra, deve-se perceber que o projeto da IHM diz respeito tanto ao comportamento, comunicação, interação e habilidades pessoais quanto com hardware e software. Ao longo do projeto da IHM, deve-se buscar prever os possíveis erros humanos, implementar restrições para prevenir ações incorretas por parte do usuário, e informar ao usuário que determinados modos de operação estão ativos.
É importante observar que há uma significativa diferença entre o projeto da IHM e o projeto da interface de software. A IHM implica tanto em aspectos de hardware e software, porém a interface de software implica em elementos de programação que precisam estar integrados a outros requisitos deste último.
REF.: ROZENFELD et. All. (2006) discute o projeto ergonômico do produto. BRADLEY (2000) discute em o projeto da IHM. Esse autor será utilizado como referência principal desta atividade.
O projeto da interface homem-máquina é um processo complexo que deve levar em conta a natureza e a forma da informação que a interface deve receber e transmitir, os fatores ergonômicos apropriados ao produto, o ambiente no qual ele será usado e as habilidades e conhecimentos médios de seus usuários.
Os requisitos de interface do produto devem estar definidos na especificação elaborada na fase 3. É importante, entretanto, que essas especificações sejam refinadas quando do projeto da IHM. Quanto mais complexo o produto com relação às interfaces, maior a demanda de trabalho de refinamento dessas especificações. Sugere-se que um processo de desenvolvimento com base na prototipagem seja utilizado, especialmente quando a interface envolver a manipulação de telas de computador.
Como regra, deve-se perceber que o projeto da IHM diz respeito tanto ao comportamento, comunicação, interação e habilidades pessoais quanto com hardware e software. Ao longo do projeto da IHM, deve-se buscar prever os possíveis erros humanos, implementar restrições para prevenir ações incorretas por parte do usuário, e informar ao usuário que determinados modos de operação estão ativos.
É importante observar que há uma significativa diferença entre o projeto da IHM e o projeto da interface de software. A IHM implica tanto em aspectos de hardware e software, porém a interface de software implica em elementos de programação que precisam estar integrados a outros requisitos deste último.
REF.: ROZENFELD et. All. (2006) discute o projeto ergonômico do produto. BRADLEY (2000) discute em o projeto da IHM. Esse autor será utilizado como referência principal desta atividade.
(1) dados antropomórficos estáticos e dinâmicos que implicam no conforto e no acesso do operador às funções de controle do produto; (2) idade do usuário ou cliente final do produto; (3) capacidade de sensoriamento do ser humano.
Deve-se então selecionar os dispositivos de entrada capazes de implementar as funções necessárias ao comando do produto. Os principais dispositivos de entrada são teclados, mouses, telas de toque e controle de voz. Há dispositivos sendo atualmente desenvolvidos para permitir a utilização comercial de sistemas operados via monitoramento dos movimentos dos olhos do operador, sensores labiais etc.
Em paralelo com a seleção dos dispositivos para a entrada de dados, deve-se selecionar componentes que possibilitem o projeto da saída de dados. Comumente, a saída de dados do equipamento mecatrônico é realizada através de sinais visuais, seja através de displays, de LEDs ou ainda por interfaces gráficas na tela do computador; e de sinais auditivos, sejam realizados por BUZZERS ou por gravações de voz. Além desses elementos, em função de requisitos de segurança pode ser necessário projetar travas mecânicas, temporizadores para limitar a operaçõ do equipamento, sistemas de travamente eletrônico via chave mecânica, sistema de reinicialização automática do equipamento etc. Essas soluções implicam o projeto técnico (mecânico ou eletrônico) e sua adaptação ao hardware / software já desenvolvido na fase anterior.
Deve-se então selecionar os dispositivos de entrada capazes de implementar as funções necessárias ao comando do produto. Os principais dispositivos de entrada são teclados, mouses, telas de toque e controle de voz. Há dispositivos sendo atualmente desenvolvidos para permitir a utilização comercial de sistemas operados via monitoramento dos movimentos dos olhos do operador, sensores labiais etc.
Em paralelo com a seleção dos dispositivos para a entrada de dados, deve-se selecionar componentes que possibilitem o projeto da saída de dados. Comumente, a saída de dados do equipamento mecatrônico é realizada através de sinais visuais, seja através de displays, de LEDs ou ainda por interfaces gráficas na tela do computador; e de sinais auditivos, sejam realizados por BUZZERS ou por gravações de voz. Além desses elementos, em função de requisitos de segurança pode ser necessário projetar travas mecânicas, temporizadores para limitar a operaçõ do equipamento, sistemas de travamente eletrônico via chave mecânica, sistema de reinicialização automática do equipamento etc. Essas soluções implicam o projeto técnico (mecânico ou eletrônico) e sua adaptação ao hardware / software já desenvolvido na fase anterior.
Passa-se ao projeto das soluções eletrônicas e mecânicas da IHM. O processo de projeto aqui é similar ao que foi realizado nas atividades de “projeto eletrônico” e de “projeto da engenharia básica do produto” na fase anterior. Entretanto, as soluções desenvolvidas devem ser tais que não resultem em modificação nas funcionalidades do protótipo ALFA aprovado.
O resultado da implementação do projeto da IHM deve subsidiar a confecção de material a ser incorporado nos manuais de uso do produto. Esse material deve relacionar as formas de operação segura do equipamento e cuidados a serem tomados na realização de determinadas tarefas com o produto.

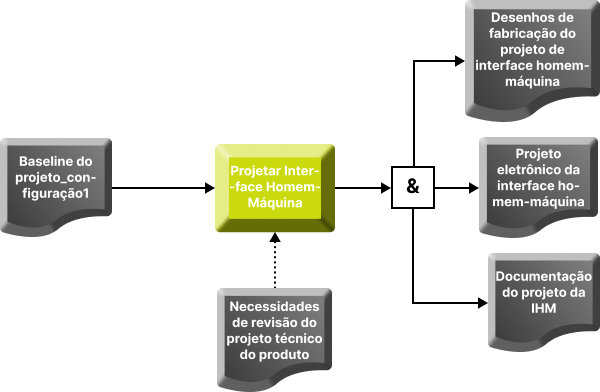

A entrada básica para a atividade é a configuração aprovada do protótipo ALFA. As saídas são os desenhos de fabricação mecânica e o projeto eletrônico e a documentação da IHM.
A atividade pode ser retomada caso os testes de protótipos indiquem a necessidade de revisão da IHM.
O resultado da implementação do projeto da IHM deve subsidiar a confecção de material a ser incorporado nos manuais de uso do produto. Esse material deve relacionar as formas de operação segura do equipamento e cuidados a serem tomados na realização de determinadas tarefas com o produto.
A entrada básica para a atividade é a configuração aprovada do protótipo ALFA. As saídas são os desenhos de fabricação mecânica e o projeto eletrônico e a documentação da IHM.
A atividade pode ser retomada caso os testes de protótipos indiquem a necessidade de revisão da IHM.
